Цилиндры навивные Rockwool 150

Цилиндры навивные Rockwool 150

Описание продукта

Цилиндры навивные ROCKWOOL 150 гидрофобизированные на синтетическом связующем – это полые изделия, изготавливающиеся из волокон минеральной (каменной) ваты, скрепленных между собой отвержденным синтетическим связующим.

Эти цилиндры имеют группу горючести НГ (КМ0) и не кашируются фольгой.


У нас Вы можете купить цилиндры навивные ROCKWOOL 150 из минеральной ваты по выгодной цене.

Цилиндры навивные ROCKWOOL 150 имеют сплошной продольный разрез по одной стороне и соответствующий ему надрез изнутри на противоположной стороне для удобного монтажа на трубопровод. Плоскость, в которой лежат линии разреза и надреза, проходит через ось цилиндра.

Применение

Цилиндры навивные РОКВУЛ 150 обладают повышенной плотностью и применяются для высокотемпературной тепловой изоляции в системах технологических и промышленных трубопроводов с максимальной температурой теплоносителя до +680 °С.

Вас также могут заинтересовать Цилиндры навивные ROCKWOOL 100

Монтаж

Цилиндры РОКВУЛ 150 устанавливаются вплотную друг к другу с разбежкой горизонтальных швов и закрепляются на трубе бандажом или вязальной проволокой. Рекомендуется устанавливать не менее двух бандажей на 1 теплоизоляционный цилиндр с интервалом не более 500 мм.
При необходимости на цилиндры может быть смонтировано защитное покрытие (кожух).
При применении цилиндров в качестве изоляционного слоя на вертикальных трубопроводах через каждые 3–4 м следует предусматривать разгружающие конструкции (опорные кольца) для предотвращения сползания изоляции и защитного покрытия.
Возможно применение цилиндров навивных ROCKWOOL 150 в два слоя при изоляции высокотемпературных трубопроводов. В таком случае необходимо соблюдать разбежку горизонтальных швов на внешнем и внутреннем слое изоляции.
Рекомендуется применение цилиндров в качестве теплоизоляционного слоя в конструкциях тепловой изоляции для фланцевых соединений и фланцевой арматуры.
Возможно использование цилиндра в качестве вкладыша в полносборную или комплектную конструкцию для изоляции фланцевого соединения или арматуры.
Торцы изоляции фланцевых соединений из цилиндров закрываются диафрагмами из материала защитного покрытия.
Для изоляции отводов крутоизогнутых и гнутых цилиндр разрезается на несколько частей. Угол реза и количество частей определяется по месту.

Принципиальные схемы монтажа

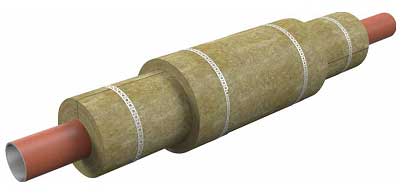

Механическое крепление и разбежка швов (двухслойное решение):

Механическое крепление и разбежка швов Цилиндров навивных ROCKWOOL (двухслойное решение)

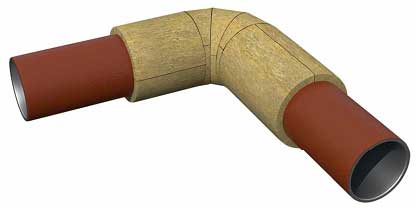

Изоляция крутоизогнутых отводов больших диаметров:

Изоляция крутоизогнутых отводов больших диаметров навивными цилиндрами ROCKWOOL

Изоляция фланцевой арматуры:

Изоляция фланцевой арматуры навивными цилиндрами ROCKWOOL

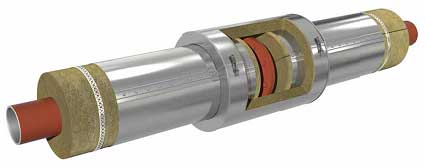

Изоляция фланцевого соединения:

Изоляция фланцевого соединения навивными цилиндрами ROCKWOOL

Теплопроводность

Т, °С 50 100 150 200 250 300 350
λ, Вт/(м·°С) 0,040 0,046 0,053 0,062 0,073 0,085 0,099

Технические характеристики

Параметр Значение
Группа горючести КМ0 (НГ)
Водопоглощение при кратковременном и частичном погружении, не более 1,0 кг/м²
Температура применения 680 °С
Содержание неволокнистых включений 3,2 % по массе
Водостойкость (рН) 3,0

Цилиндры 150 без фольги (Россия)

Диаметр трубы, мм Толщина стенки, мм
20 25 30 40 50 60 70 80 90 100
18
21
25
28
32
35
38
42
45
48
54
57
60
64
70
76
83
89
102
108
114
133
140
159
168
169
194
205
219
245
273

Упаковка

Навивные цилиндры РОКВУЛ 150 упаковываются в термоусадочную плёнку.
