Цилиндры навивные Rockwool 100

Цилиндры навивные Rockwool 100

Описание продукта

Цилиндры навивные ROCKWOOL 100 гидрофобизированные на синтетическом связующем представляют собой полые изделия из минеральной (каменной) ваты на основе горных пород базальтовой группы.

Изделия могут выпускаться без покрытия или с односторонним покрытием алюминиевой фольгой.

У нас Вы можете купить минераловатные цилиндры ROCKWOOL 100 для труб по выгодной цене!


Для удобного монтажа на трубопровод навивные цилиндры РОКВУЛ 100 имеют сплошной продольный разрез по одной стороне и соответствующий ему надрез изнутри на противоположной стороне. Плоскость, в которой лежат линии разреза и надреза, проходит через ось цилиндра.

Пример условного обозначения теплоизоляционных цилиндров марки “Цилиндры навивные ROCKWOOL 100”, кашированных алюминиевой армированной фольгой, внутренним диаметром 35 мм и толщиной изоляции 30 мм, в проектной документации: Цилиндры навивные ROCKWOOL 100 кф, 35х30, ТУ 5762-050-45757203-15

Применение

Цилиндры навивные ROCKWOOL 100 некашированные (простые) предназначены для тепловой изоляции трубопроводов различного назначения внутри и вне помещений при температурах изолируемых поверхностей от –180 °С до +650 °С. Могут применяться во всех климатических районах и зонах влажности.

Цилиндры навивные ROCKWOOL 100 к/ф (кашированные фольгой) применяются для теплоизоляции трубопроводов в системах отопления, вентиляции, кондиционирования, водоснабжения и водоотведения (HVAC, ОВИК и ВК).

Отличие навивных цилиндров ROCKWOOL

Главное отличие навивных цилиндров ROCKWOOL в том, что они не вырезаются из готовых плит, а изготавливаются методом навивки слоев каменной ваты. Благодаря такой технологии волокна в навивных цилиндрах имеют одинаковое направление по всей окружности цилиндра, перпендикулярное направлению теплового потока.
Это обеспечивает одинаковую теплопроводность по всей окружности цилиндра и позволяет точно рассчитать его оптимальную толщину для изоляции трубопровода.

Монтаж

Цилиндры РОКВУЛ 100 устанавливаются вплотную друг к другу с разбежкой горизонтальных швов и закрепляются на трубе бандажом или вязальной проволокой. Рекомендуется устанавливать не менее двух бандажей на 1 цилиндр с интервалом не более 500 мм.
В случае применения фольгированных цилиндров продольные и поперечные стыки проклеиваются самоклеящейся алюминиевой лентой.
При наружной прокладке трубопроводов и в случае необходимости на цилиндры может быть смонтировано защитное покрытие (кожух).
В случае применения цилиндров для изоляции трубопроводов с целью предотвращения конденсации влаги следует предусматривать пароизоляционный слой с герметичными швами.
Для изоляции отводов цилиндр разрезается на несколько частей. Угол реза и количество частей определяется по месту.

Принципиальные схемы монтажа

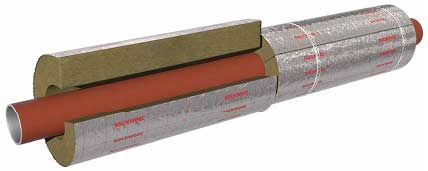

Крепление цилиндра на трубу:

Крепление цилиндра ROCKWOOL 100 на трубу

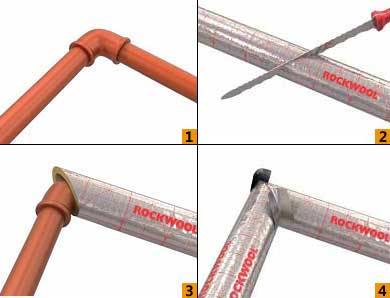

Схема изоляции отводов малых диаметров:

Схема изоляции отводов малых диаметров цилиндрами ROCKWOOL 100

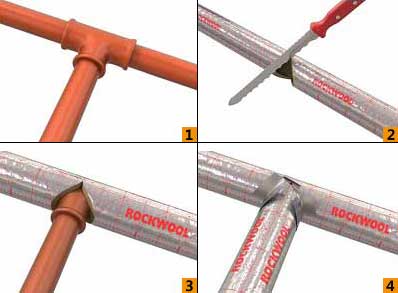

Схема изоляции тройников малых диаметров:

Схема изоляции тройников малых диаметров цилиндрами ROCKWOOL 100

Теплопроводность

Т, °С 50 100 150 200 250 300 350
λ, Вт/(м·°С) 0,040 0,046 0,054 0,064 0,077 0,092 0,111

Технические характеристики

Параметр Значение
Плотность 114 кг/м³
Группа горючести КМ0 (НГ); кашированные фольгой КМ1 (Г1, В1, Д1, Т1)
Водопоглощение при кратковременном и частичном погружении, не более 1,0 кг/м²
Температура применения 650 °С*
Водостойкость (рН) 3,0

*Температура на поверхности теплоизоляционной конструкции с покровным слоем из армированной алюминиевой фольги не более +80 °С.

Цилиндры 100 с фольгой (Россия)

Диаметр
трубы, мм
Толщина стенки, мм
20 25 30 40 50 60 70 80 90 100
18
21
25
27
28
32
35
38
42
45
48
54
57
60
64
70
76
83
89
102
108
114
133
140
159
168
169
194
205
219
245
273

Цилиндры 100 без фольги (Россия)

Диаметр
трубы, мм
Толщина стенки, мм
20 25 30 40 50 60 70 80 90 100
18
21
25
27
28
32
35
38
42
45
48
54
57
60
64
70
76
83
89
102
108
114
133
140
159
168
169
194
205
219
245
273

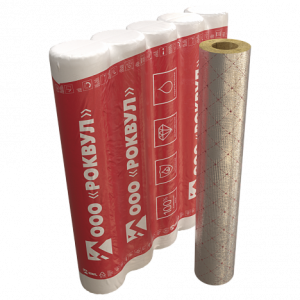

Упаковка

Навивные цилиндры ROCKWOOL упаковываются в термоусадочную плёнку.
