Система FLEXALEN 600 СТАНДАРТ+ для отопления

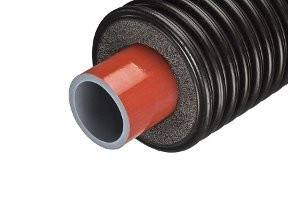

фото однотрубной системы FLEXALEN 600 Стандарт+ для отопления

Описание

Однотрубная система FLEXALEN 600 СТАНДАРТ+ состоит из полибутеновых труб длиной от 100 м до 200 м (в бухтах) в тепловой изоляции из физически вспененного полиэтилена и гофрированного защитного кожуха из полиэтилена низкого давления. Трубы поставляются с антидиффузионным слоем (кислородным барьером) из сополимера этилена с виниловым спиртом (EVOH).

Отличается от FLEXALEN 600 СТАНДАРТ увеличенной толщиной теплоизоляции.

Область применения: отопление и кондиционирование.
Срок службы системы отопления - не менее 30 лет (температура не более 95°С при давлении не более 8 бар). Для определения точного срока службы обратитесь к менеджерам компании.

Соединение трубопроводов осуществляется при помощи торцевой сварки, т.е. не требует промежуточных фитингов!

FLEXALEN 600 СТАНДАРТ+

Параметр Стандарт Значение
Плотность ГОСТ 19177-81 30-45 кг/м3
Материал Вспененный полиэтилен (PE)
Структура По результатам
цифрового анализа
Ячеистая, равномерная, замкнутая
Эластичность Отличная до -80°С
Разрушающее напряжение при растяжении ГОСТ 15873-70 ≥ 0,30 МПа
Цвет материала (в зависимости
от диаметра кожуха)
Темно-серый/серый
Устойчивость к диффузии водяного пара (μ) DIN 52615 ≥ 3500
Диапазон температур -80...95 °С
Влагопоглощение ГОСТ 17177-94 0,18-0,8%
Сорбционная влажность (% по весу, j=97%) ГОСТ 24816-81 ≤ 0,42
Озоностойкость ASTM D 1777 Очень высокая
Токсичность/выделение газов при сгорании По результатам химического анализа Фактически нет: 99% CO2 и H2O
Химическая устойчивость ASTM 543-56T Очень высокая

Несущие трубопроводы

Параметр Стандарт Значение
Плотность ГОСТ 15139; ISO 1183 940 кг/м3
Текучесть (190°С/2,16 кг) ГОСТ 11645; ISO 1133 0,4 г/10 мин.
Модуль эластичности, E ГОСТ 9550; ISO 178 450 Н/мм2
Коэффициент линейного расширения,
Альфа
ГОСТ 11262; ASTM D696 0,13 мм/мК
Прочность при разрыве ГОСТ 11262; ISO R 527 35 МПа
Относительное удлинение при разрыве ISO R 527 300%
Температура плавления DSC (a) 127-129 °С
Шероховатость трубы ГОСТ 2789-73 0,006 мм
Материал Полибутен-1 (полибутилен)

Внешний защитный кожух

Параметр Стандарт Значение
Плотность ГОСТ 15139, разделы 4, 5, 6 920-930 кг/м3
Температура плавления ГОСТ 21553-76 105-110°С
Материал Полиэтилен низкого давления (HDPE)

Рабочие параметры системы FLEXALEN

Параметр Значение
Температура, °С-150204060708095
Давление, бар16161615121098

Рабочая среда: вода, этиленгликоль.
Возможно кратковременное превышение температуры до 110 °С.

Ассортимент

АртикулDNКол-во
труб
Внешний ØВнутренний Ø трубСтенка
трубы, мм
Мин. радиус
изгиба, м
Длина бухты, мВес, кг/м
кожухтрубаммдюймы
VS-RH125A322511253226,01"3,00,32000,85
VS-RH125A403211254032,61 1/4"3,70,42001,00
VS-RH125A504011255040,81 1/2"4,60,52001,75
VS-RH160A504011605040,81 1/2"4,60,51501,75
VS-RH160A635011606351,42"5,80,81502.43
VS-RH160A756511607561,22 1/2"6,90,81502.89
VS-RH200A110*90120011090,04"10,01,251005.00

Примечание: трубы, отмеченные "*", поставляются без кислородного барьера в соответствии с СНиП 41-01-2003 и DIN 4726.
