Система FLEXALEN 600 СТАНДАРТ+ для водоснабжения

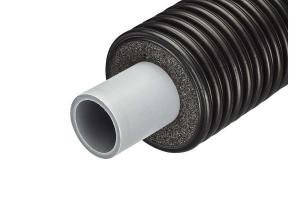

фото однотрубной системы FLEXALEN 600 СТАНДАРТ+ для водоснабжения

Описание

Однотрубная система FLEXALEN 600 СТАНДАРТ+ состоит из полибутеновых труб длиной от 100 м до 200 м (в бухтах ли штангах) в тепловой изоляции из физически вспененного полиэтилена и гофрированного защитного кожуха из полиэтилена низкого давления.

Отличается от FLEXALEN 600 СТАНДАРТ увеличенной толщиной теплоизоляции.

Область применения: холодное и горячее водоснабжение.
Срок службы системы холодного и горячего водоснабжения - не менее 50 лет (температура не более 50°С при давлении не более 10 бар). Для определения точного срока службы обратитесь к менеджерам компании.

Соединение трубопроводов осуществляется при помощи торцевой сварки, т.е. не требует промежуточных фитингов!

FLEXALEN 600 СТАНДАРТ+

Параметр Стандарт Значение
Плотность ГОСТ 19177-81 30-45 кг/м3
Материал Вспененный полиэтилен (PE)
Структура По результатам
цифрового анализа
Ячеистая, равномерная, замкнутая
Эластичность Отличная до -80°С
Разрушающее напряжение при растяжении ГОСТ 15873-70 ≥ 0,30 МПа
Цвет материала (в зависимости
от диаметра кожуха)
Темно-серый/серый
Устойчивость к диффузии водяного пара (μ) DIN 52615 ≥ 3500
Диапазон температур -80...95 °С
Влагопоглощение ГОСТ 17177-94 0,18-0,8%
Сорбционная влажность (% по весу, j=97%) ГОСТ 24816-81 ≤ 0,42
Озоностойкость ASTM D 1777 Очень высокая
Токсичность/выделение газов при сгорании По результатам химического анализа Фактически нет: 99% CO2 и H2O
Химическая устойчивость ASTM 543-56T Очень высокая

Несущие трубопроводы

Параметр Стандарт Значение
Плотность ГОСТ 15139; ISO 1183 940 кг/м3
Текучесть (190°С/2,16 кг) ГОСТ 11645; ISO 1133 0,4 г/10 мин.
Модуль эластичности, E ГОСТ 9550; ISO 178 450 Н/мм2
Коэффициент линейного расширения,
Альфа
ГОСТ 11262; ASTM D696 0,13 мм/мК
Прочность при разрыве ГОСТ 11262; ISO R 527 35 МПа
Относительное удлинение при разрыве ISO R 527 300%
Температура плавления DSC (a) 127-129 °С
Шероховатость трубы ГОСТ 2789-73 0,006 мм
Материал Полибутен-1 (полибутилен)

Внешний защитный кожух

Параметр Стандарт Значение
Плотность ГОСТ 15139, разделы 4, 5, 6 920-930 кг/м3
Температура плавления ГОСТ 21553-76 105-110°С
Материал Полиэтилен низкого давления (HDPE)

Рабочие параметры системы FLEXALEN

Параметр Значение
Температура, °С-150204060708095
Давление, бар16161615121098

Рабочая среда: вода, этиленгликоль.
Возможно кратковременное превышение температуры до 110 °С.

Ассортимент

АртикулDNКол-во
труб
Внешний ØВнутренний Ø трубСтенка
трубы, мм
Мин. радиус
изгиба, м
Длина бухты, мВес, кг/м
кожухтрубаммдюймы
VS-RS125A32 25 1 125 32 26,0 1" 3,0 0,4 200 0,85
VS-RS125A40 32 1 125 40 32,6 1 1/4" 3,7 0,5 200 1,00
VS-RS125A50 32 1 125 50 40,8 1 1/4" 3,7 0,5 200 1,00
VS-RS160A50 40 1 160 50 40,8 1 1/2" 4,6 0,7 150 1,75
VS-RS160A63 50 1 160 63 51,4 2" 5,8 0,8 150 2,05
VS-RS160A75 65 1 160 75 61,2 2 1/2" 6,9 0,8 150 3,05
VS-R200A110 90 1 200 110 90,0 4" 10,0 1,25 100 5,00
