Четырехтрубная система FLEXALEN 1000+ для инженерных сетей

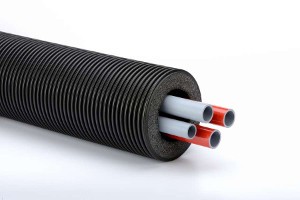

фото четырехтрубной системы FLEXALEN 1000+

Описание

FLEXALEN 1000+ представляет собой четырехтрубную инженерную систему, состоящую из полибутиленовых труб диаметрами от 16 до 50 мм длиной 50 м (в бухтах) в тепловой изоляции из физически вспененного полиэтилена и защитного гофрированного высокопрочного кожуха из полиэтилена низкого давления.


Используется для прокладки наружных и внутренних сетей отопления и водоснабжения.

В одном кожухе могут быть сгруппированы трубопроводы отопления и водоснабжения.
Однако, не рекомендуется группировать в одном кожухе трубопроводы отопления или горячего водоснабжения с трубами холодного водоснабжения.

Срок службы системы холодного и горячего водоснабжения - не менее 50 лет (температура не более 50°С при давлении не более 10 бар), системы отопления - не менее 30 лет (температура не более 95°С при давлении не более 8 бар).
Для определения точного срока службы обратитесь к менеджерам компании.

Соединение трубопроводов осуществляется при помощи торцевой сварки, т.е. не требует промежуточных фитингов!

FLEXALEN 1000+

Параметр Стандарт Значение
Плотность ГОСТ 19177-81 30-45 кг/м3
Материал Вспененный полиэтилен (PE)
Структура По результатам
цифрового анализа
Ячеистая, равномерная, замкнутая
Эластичность Отличная до -80°С
Разрушающее напряжение при растяжении ГОСТ 15873-70 ≥ 0,30 МПа
Цвет материала (в зависимости
от диаметра кожуха)
Темно-серый/серый
Устойчивость к диффузии водяного пара (μ) DIN 52615 ≥ 3500
Диапазон температур -80...95 °С
Влагопоглощение ГОСТ 17177-94 0,18-0,8%
Сорбционная влажность (% по весу, j=97%) ГОСТ 24816-81 ≤ 0,42
Озоностойкость ASTM D 1777 Очень высокая
Токсичность/выделение газов при сгорании По результатам химического анализа Фактически нет: 99% CO2 и H2O
Химическая устойчивость ASTM 543-56T Очень высокая

Внешний защитный кожух

Параметр Стандарт Значение
Плотность ГОСТ 15139, разделы 4, 5, 6 920-930 кг/м3
Температура плавления ГОСТ 21553-76 105-110°С
Материал Полиэтилен низкого давления (HDPE)

Рабочие параметры системы FLEXALEN

Параметр Значение
Температура, °С-150204060708095
Давление, бар16161615121098

Рабочая среда: вода, этиленгликоль.
Возможно кратковременное превышение температуры до 110 °С.

4-трубные системы СТАНДАРТ*

АртикулКол-во трубДлина бухты, м
FV+R160H2/25A20A16450
FV+R160H2/25A25A16450
FV+R160H2/25A25A20450
FV+R160H2/25A2/25450
FV+R160H2/32A20A16450
FV+R160H2/32A25A16450
FV+R160H2/32A25A20450
FV+R160H2/32A32A16450
FV+R160H2/32A2/25450
FV+R160H2/32A32A20450
FV+R160H2/32A32A25450
FV+R160H2/32A2/32450
FV+R200H2/40A32A16450
FV+R200H2/40A32A20450
FV+R200H2/40A32A25450
FV+R200H2/40A40A25450
FV+R200H2/40A40A32450
FV+R200H2/40A40A40450

*2 трубы отопление H2/... + 2 трубы горячая вода A...A... или A2/...

4-трубные системы остальные

АртикулКол-во трубДлина бухты, м
FV+R125H2/25A2/16450
FV+R125H2/25A25А16450
FV+R160A2/20A2/16450
FV+R160A2/20A32A25450
FV+R160A2/25A2/20450
FV+R160A2/25A20A16450
FV+R160A2/25A25A16450
FV+R160A2/25A25A20450
FV+R160A2/25A32A20450
FV+R160A2/25A40A20450
FV+R160A2/32A2/16450
FV+R160A2/32A2/20450
FV+R160A2/32A2/25450
FV+R160A2/32A2/32450
FV+R160A2/32A20A16450
FV+R160A2/32A25A16450
FV+R160A2/32A25A20450
FV+R160A2/32A32A20450
FV+R160A2/32A32A25450
FV+R160A3/20A16450
FV+R160A3/25A16450
FV+R160A3/25A20450
FV+R160A3/32A20450
FV+R160A3/32A25450
FV+R160A4/20450
FV+R160A4/25450
FV+R160H2/25A2/16450
FV+R160H2/25A2/20450
FV+R160H2/25A2/25450
FV+R160H2/25A20A16450
FV+R160H2/25A25A16450
FV+R160H2/25A25A20450
FV+R160H2/25A32A16450
FV+R160H2/25A32A20450
FV+R160H2/25A40A20450
FV+R160H2/32A2/16450
FV+R160H2/32A2/20450
FV+R160H2/32A2/25450
FV+R160H2/32A20A16450
FV+R160H2/32A25A16450
FV+R160H2/32A25A20450
FV+R160H2/32A32A16450
FV+R160H2/32A32A20450
FV+R160H2/32A32A25450
FV+R160H2/32A2/32450
FV+R160H4/32450
FV+R160H2/32H2/25450
FV+R160H2/40A25A20450
FV+R160H2/40A2/25450
FV+R160H2/40A32А16450
FV+R160H2/40A32А20450
FV+R160H2/40A32А25450
FV+R160H2/40H2/32450
FV+R160H32A32A25A20450
FV+R160H4/25450
FV+R200A2/25A32A20450
FV+R200A2/32A40A20450
FV+R200A2/32A40A25450
FV+R200A2/40A2/16450
FV+R200A2/40A2/20450
FV+R200A2/40A2/25450
FV+R200A2/40A2/32450
FV+R200A2/40A25A16450
FV+R200A2/40A25A20450
FV+R200A2/40A32A16450
FV+R200A2/40A32A20450
FV+R200A2/40A32A25450
FV+R200A2/40A40A25450
FV+R200A2/40A40A32450
FV+R200A2/40A50A25450
FV+R200A2/40A50A32450
FV+R200A2/50A2/25450
FV+R200A2/50A2/32450
FV+R200A2/50A25A16450
FV+R200A2/50A25A20450
FV+R200A2/50A32A20450
FV+R200A2/50A32A25450
FV+R200A2/50A40A25450
FV+R200A2/50A40A32450
FV+R200A3/32A16450
FV+R200A3/32A20450
FV+R200A3/32A25450
FV+R200A3/32A50450
FV+R200A3/40A20450
FV+R200A3/40A25450
FV+R200A3/40A32450
FV+R200A4/32450
FV+R200A4/40450
FV+R200H2/25A20A16450
FV+R200H2/25A32A25450
FV+R200H2/32A2/32450
FV+R200H2/32A25A20450
FV+R200H2/32A32A16450
FV+R200H2/32A32A20450
FV+R200H2/32A32A25450
FV+R200H2/32A40A20450
FV+R200H2/32A40A25450
FV+R200H2/32H2/25450
FV+R200H2/32H40A25450
FV+R200H2/40A2/16450
FV+R200H2/40A2/25450
FV+R200H2/40A2/32450
FV+R200H2/40A2/40450
FV+R200H2/40A25A16450
FV+R200H2/40A25A20450
FV+R200H2/40A32A16450
FV+R200H2/40A32A20450
FV+R200H2/40A32A25450
FV+R200H2/40A40A16450
FV+R200H2/40A40A20450
FV+R200H2/40A40A25450
FV+R200H2/40A40A32450
FV+R200H2/40A40A40450
FV+R200H2/40A50A25450
FV+R200H2/40A50A32450
FV+R200H2/40H2/25450
FV+R200H2/40H2/32450
FV+R200H2/50A2/25450
FV+R200H2/50A2/32450
FV+R200H2/50A25A20450
FV+R200H2/50A32A20450
FV+R200H2/50A32A25450
FV+R200H2/50A40A20450
FV+R200H2/50A40A25450
FV+R200H2/50A40A32450
FV+R200H2/50A50A25450
FV+R200H2/50A50A32450
FV+R200H4/32450
FV+R200H4/40450
