Трубки Energoflex® Super Protect

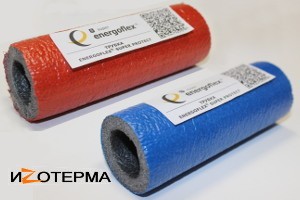

фото трубок Energoflex® Super Protect

Описание

Трубки Energoflex® Super Protect разработаны специально для изоляции труб отопления и водоснабжения, прокладываемых в конструкциях полов и стен.
Такая изоляция обладает повышенной стойкостью к механическим повреждениям и агрессивным строительным материалам.
Полимерное покрытие повышает прочность трубок на 50%, тем самым делая изоляцию надежной защитой для труб, а упругий слой полиэтиленовой пены помогает компенсировать тепловое расширение труб.
Прогрессивная технология одновременного экструдирования пенополиэтиленовой трубки и полимерной пленки обеспечивает надежную сварку теплоизоляции и покрытия.

  • Цветовая дифференциация трубопроводов в смонтированной системе и эстетичность внешнего вида изоляции
  • Защита стяжки от растрескивания за счёт компенсации теплового расширения труб
  • Улучшенная защита от механических и коррозийных повреждений при прокладке трубопроводов в конструкциях полов и стен
  • Рекомендуется применять вместо гофротрубы при скрытой прокладке трубопроводов
  • Обеспечивает легкую замену трубопроводов при ремонте
  • Форма выпуска в бухтах значительно удешевляет логистику перевозок и складского хранения.
  • Материал обладает повышенной защищенностью от механических воздействий на строительной площадке.

Монтаж

Установка трубок Energoflex® SUPER PROTECT на несмонтированные трубопроводы с наружным диаметром менее 35 мм:

  1. Аккуратно, не прикладывая больших усилий, натяните трубку Energoflex® Super Protect на изолируемую трубу.
    В случае использования трубок в бухтах, как правило, удобнее «просовывать» трубу в изоляционную трубку, а не натягивать последнюю.
  2. Склейте торцы соседних трубок контактным клеем Energoflex®.
  3. Дополнительно проклейте места соединений армированной самоклеящейся лентой Energoflex® соответствующего цвета.

При монтаже Вам потребуются следующие аксессуары:

Технические характеристики

Характеристика Значение Методика
Максимальная рабочая температура, °С +95 СТО 59705183 - 002 - 2009 (приложение В)
Коэффициент теплопроводности, λ, Вт/(м·°С)
при 20°С при 30°С при 40°С
0,039 0,041 0,043
ГОСТ 7076
Фактор сопротивления диффузии водяного пара, μ ≥9 000 СТО 59705183 - 002 - 2009 (приложение Г)
Группа горючести Г1 ТР №123-ФЗ от 22.07.2009, ГОСТ 30244
Водопоглощение, кг/м2 0,095 ГОСТ Р ЕН 1609
Коррозионная безопасность Повышенная стойкость к агрессивным строительным материалам – цементу, бетону, гипсу, извести
Экологическая безопасность Не содержит хлорфторуглеводородов

Изоляция устанавливается на трубу

Сталь Медь Пластик
Дюймы ДУ, мм Наружный Ø, мм Наружный Ø, мм Наружный Ø, мм
1/4 8 13,5 15 14
3/8 10 17 18 16/18
1/2 15 21,3 22 20
3/4 20 26,8 28 25/26
1 25 33,5 35 32

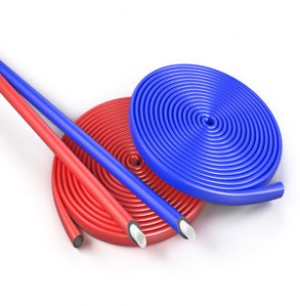

Ассортимент трубок в бухтах длиной 11 метров

Внутренний Ø изоляции, мм Толщина изоляции 4 мм
Обозначение типоразмера
Цвет синий Цвет красный
15 15/4-11 15/4-11
18 18/4-11 18/4-11
22 22/4-11 22/4-11
28 28/4-11 28/4-11
35 35/4-11 35/4-11

Ассортимент трубок длиной 2 метра

Внутренний Ø изоляции, мм Обозначение типоразмера
Толщина изоляции
6 мм 9 мм 6 мм 9 мм
Цвет синий Цвет красный
15 15/6-2 15/9-2 15/6-2 15/9-2
18 18/6-2 18/9-2 18/6-2 18/9-2
22 22/6-2 22/9-2 22/6-2 22/9-2
28 28/6-2 28/9-2 28/6-2 28/9-2
35 35/6-2 35/9-2 35/6-2 35/9-2

Упаковка

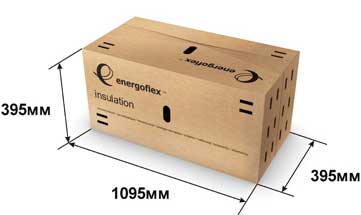

Трубки длиной 11 м сворачиваются в бухты и упаковываются в картонные коробки размером 1095х395х395 мм.

Толщина изоляции 4 мм Толщина изоляции 6 мм
Типоразмер Кол-во в упаковке, м Вес брутто, кг Объём упаковки, м3 Типоразмер Кол-во в упаковке, м Вес брутто, кг Объём упаковки, м3
15/4-11 352 4,21 0,159 15/6-2 200 4,04 0,240
18/4-11 308 4,17 0,159 18/6-2 180 4,09 0,240
22/4-11 264 4,14 0,159 22/6-2 152 4,04 0,240
28/4-11 220 4,22 0,159 28/6-2 120 3,92 0,240
35/4-11 176 4,07 0,159 35/6-2 80 3,45 0,240

Трубки длиной 2 м упаковываются в картонные коробки размером 2050x395x295 мм.

Толщина изоляции 9 мм
Типоразмер Кол-во в упаковке, м Вес брутто, кг Объём упаковки, м3
15/9-2 140 4,52 0,240
18/9-2 120 4,40 0,240
22/9-2 100 4,26 0,240
28/9-2 88 4,39 0,240
35/9-2 60 3,84 0,240
