Стальной анкер TERMOCLIP

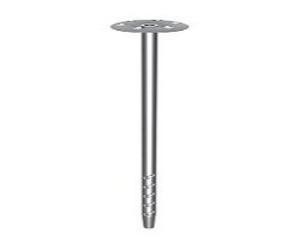

фото стального анкера TERMOCLIP

Описание

Анкер TERMOCLIP СТЕНА-4 предназначен для крепления огнезащитных теплоизоляционных плит FT BARRIER и FT BARRIER D в системе ROCKFIRE - огнезащита железобетонных плит перекрытия.
Тарельчатый дюбель выполнен из углеродистой стали и защищен стойким антикоррозионным покрытием. Простой и удобный монтаж при температурах -50..+80 °С.

Используется совместно с Тарельчатым держателем.


Монтаж крепежа

  1. Приложить плиту из каменной ваты FT BARRIER/FT BARRIER D к железобетонной поверхности плиты.
  2. С помощью соответствующего перфоратора подготовить отверстия из расчета 5 отверстий на одну плиту. Глубина отверстия – 50 мм.
  3. Вставить в пробуренное отверстие анкерный элемент с предварительно одетой на него шайбой и ударами молотка вбить его таким образом, чтобы шляпка анкерного элемента плотно зафиксировала минераловатную плиту.

Технические характеристики

Длина анкера, мм Распорная зона, мм Толщина прикрепляемого материала, мм Диаметр отверстия, мм Диаметр тарельчатого элемента, мм
805030835
1105060835
1405090835
17050120835
20050150835
