Система "ЕТ ВЕНТ"
Назначение

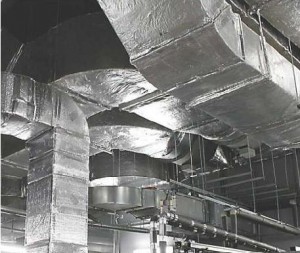

Повышение пределов огнестойкости коробов систем вентиляции и дымоудаления до 30-240 минут, обеспечение дополнительной тепло- и звукоизоляции.
Область применения
В зданиях и сооружениях любого типа и назначения, в том числе в медицинских и детских дошкольных учреждениях, предприятиях общественного питания и пищевого производства, в районах с сейсмичностью до 9 баллов.
Преимущества системы
- Надежность и долговечность
- Экологическая чистота, радиационная безопасность
- Технологичность монтажа, "чистота" процесса
- Доступность контроля при монтаже и эксплуатации
- Ремонтопригодность
- Минимальная толщина и нагрузка на конструкцию
- Дополнительная тепло- и звукоизоляция, шумопоглощение
- Виброустойчивость, влагостойкость
- Сейсмоустойчивость
- Эстетичность внешнего вида
Компоненты системы
Материал базальтовый огнезащитный рулонный фольгированный (МБОР-Ф). Штапельный холст из супертонких базальтовых волокон, прошитый стеклянной, базальтовой или другими нитями, не ухудшающими огнезащитные свойства.
МБОР-Ф поставляется рулонами Ø 350-450 мм, длиной 1550 мм, вес рулона 20-25 кг, в рулоне 12-45 м2 (в зависимости от толщины материала).
Огнезащитный состав "ПЛАЗАС". Состав на основе силикатных вяжущих, минеральных наполнителей и химических добавок. Поставляется в готовом виде (густая влажная масса). Расфасовка: плотно закрытая полиэтиленовая тара емкостью 15, 45 кг или другая по согласованию с заказчиком.
Последовательность монтажа
- Подготовка защищаемых поверхностей (зачистка, обезжиривание).
- Раскрой материала МБОР.
- Подготовка состава "ПЛАЗАС" (перемешивание).
- Нанесение клеящей смеси на защищаемые поверхности.
- Оклеивание защищаемых поверхностей МБОР.
- Проклеивание мест соединений материала МБОР алюминиевым скотчем (при необходимости).
Физико-технические показатели материала МБОР
| Марка материала | Поверхностная плотность г/м2 | Влажность по массе, %, не более | Коэффициент теплопроводности, Вт/(м·°С), не более, при температуре | |||
|---|---|---|---|---|---|---|
| 10°С | 20°С | 125°С | 300°С | |||
| МБОР-5Ф | 615 | 2,0 | 0,032 | 0,035 | 0,052 | 0,090 |
| МБОР-8Ф | 915 | |||||
| МБОР-10Ф | 1115 | |||||
| МБОР-13Ф | 1515 | |||||
| МБОР-16Ф | 1815 | |||||
| МБОР-18Ф | 2015 | |||||
| МБОР-20Ф | 2215 | |||||
| МБОР-23Ф | 2515 | |||||
| МБОР-26Ф | 2815 | |||||
Технические характеристики
| Параметр | Значение |
|---|---|
| Объемная плотность | 1300-1500 кг/м3 |
| Цвет | Серо-коричневый |
| Группа горючести | НГ |
| Класс пожарной опасности | КМ0 |
| Условная вязкость | 90-115 мм (ГОСТ 8420-74) |
| Адгезия к оцинкованной поверхности | 30 кПа |
Пределы огнестойкости и расход материалов
для системы огнезащиты ЕТ ВЕНТ.
| Параметр | Значение | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Предел огнестойкости, EI, мин. | 30 | 60 | 90 | 120 | 150 | 180 | 240 | Средняя толщина покрытия, не менее, мм | 4,5 | 4,8 | 8,5 | 13,5 | 16,5 | 19,5 | 25 | Нагрузка на защищаемую конструкцию, кг/м2 | 1,3 | 1,7 | 3,4 | 4,3 | 4,6 | 4,7 | 5,7 | Материалы и их расход на 1 м2 защищаемой поверхности, не менее | МБОР-5Ф, м2 | 1,1 | 1,1 |
| МБОР-8Ф, м2 | 1,1 | ||||||||
| МБОР-10Ф, м2 | 2,05 | ||||||||
| МБОР-13Ф, м2 | 1,1 | 2,05 | |||||||
| МБОР-16Ф, м2 | 1,1 | ||||||||
| ПЛАЗАС | Толщина слоя, мм | 0,5 | 0,8 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | |
| Расход, кг | 0,7 | 1,0 | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | ||
Условия эксплуатации
Температура от -60 до 100 °С, влажность до 90%.
МБОР
| Марка материала | Размер материала, мм | Площадь, м2 |
|---|---|---|
| МБОР5-Ф | 30000 x 1500 x 5 | 45 |
| МБОР8-Ф | 20000 х 1500 х 8 | 30 |
| МБОР10-Ф | 16000 х 1500 х 10 | 24 |
| МБОР13-Ф | 10000 х 1500 х 13 | 15 |
| МБОР16-Ф | 10000 х 1500 х 16 | 15 |
| МБОР20-Ф | 8000 х 1500 х 20 | 12 |
