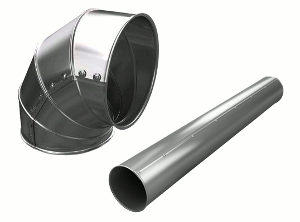

Металлические кожухи Energopack® надежно защищают теплоизоляционный слой от механических повреждений, атмосферных воздействий и ультрафиолетового излучения. Оболочки, тройники, отводы, конусные переходы и торцевые заглушки изготавливаются из оцинкованной стали или алюминиевого листа. Высокая прочность, простота монтажа, продуманный ассортимент делают этот продукт максимально надежным и удобным в обращении.

  • Для систем, подверженных воздействию агрессивных сред (например, на пищевых, химических производствах и т.п.), рекомендуется использовать оболочки Energopack®, изготовленные из алюминиевого листа.
  • Подбор металлических оболочек необходимо начинать с выбора типоразмера отводов. По диаметру выбранного отвода подбираются остальные элементы металлического покровного слоя.

Оболочки изготавливаются из оцинкованной стали* толщиной 0,5 мм. Подбор оболочек начинается с подбора отводов.

  • Измеряется наружный диаметр изолируемого трубопровода (D).
  • Измеряется толщина теплоизоляционного слоя (1).

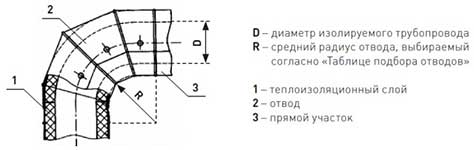

  • Согласно полученным данным в таблице подбора отводов Energopack® (вкладка "Размеры") подбирается типоразмер отвода с соответствующим средним радиусом изгиба (R).
  • Прямые участки, тройники и заглушки подбираются к диаметру отвода.

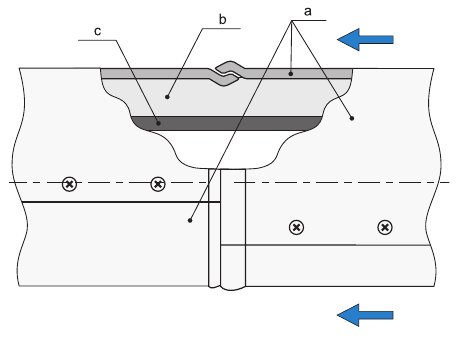

  • Элементы оболочки совмещаются между собой при помощи зиговки, после чего скрепляются саморезами Energopack®.
  • Для перехода на меньший диаметр используется заглушка, по центру которой вырезается отверстие необходимого размера.
D, мм Вид оболочки
Прямой участок L = 1м Тройник Отвод 90° Заглушка
Схема_труба Схема_тройник Схема_отвод Схема_заглушка
Обозначение Обозначение Обозначение Обозначение
70 Т-СТ 70/05 ТР-СТ 70/05 О-СТ 70/05[R..] З-СТ 70/05
80 Т-СТ 80/05 ТР-СТ 80/05 О-СТ 80/05[R..] З-СТ 80/05
90 Т-СТ 90/05 ТР-СТ 90/05 О-СТ 90/05[R..] З-СТ 90/05
100 Т-СТ 100/05 ТР-СТ 100/05 О-СТ 100/05[R..] З-СТ 100/05
110 Т-СТ 110/05 ТР-СТ 110/05 О-СТ 110/05[R..] З-СТ 110/05
120 Т-СТ 120/05 ТР-СТ 120/05 О-СТ 120/05[R..] З-СТ 120/05
130 Т-СТ 130/05 ТР-СТ 130/05 О-СТ 130/05[R..] З-СТ 130/05
140 Т-СТ 140/05 ТР-СТ 140/05 О-СТ 140/05[R..] З-СТ 140/05
150 Т-СТ 150/05 ТР-СТ 150/05 О-СТ 150/05[R..] З-СТ 150/05
160 Т-СТ 160/05 ТР-СТ 160/05 О-СТ 160/05[R..] З-СТ 160/05
170 Т-СТ 170/05 ТР-СТ 170/05 О-СТ 170/05[R..] З-СТ 170/05
180 Т-СТ 180/05 ТР-СТ 180/05 О-СТ 180/05[R..] З-СТ 180/05
190 Т-СТ 190/05 ТР-СТ 190/05 О-СТ 190/05[R..] З-СТ 190/05
200 Т-СТ 200/05 ТР-СТ 200/05 О-СТ 200/05[R..] З-СТ 200/05
210 Т-СТ 210/05 ТР-СТ 210/05 О-СТ 210/05[R..] З-СТ 210/05
220 Т-СТ 220/05 ТР-СТ 220/05 О-СТ 220/05[R..] З-СТ 220/05
230 Т-СТ 230/05 ТР-СТ 230/05 О-СТ 230/05[R..] З-СТ 230/05
240 Т-СТ 240/05 ТР-СТ 240/05 О-СТ 240/05[R..] З-СТ 240/05
250 Т-СТ 250/05 ТР-СТ 250/05 О-СТ 250/05[R..] З-СТ 250/05
260 Т-СТ 260/05 ТР-СТ 260/05 О-СТ 260/05[R..] З-СТ 260/05
270 Т-СТ 270/05 ТР-СТ 270/05 О-СТ 270/05[R..] З-СТ 270/05
280 Т-СТ 280/05 ТР-СТ 280/05 О-СТ 280/05[R..] З-СТ 280/05
290 Т-СТ 290/05 ТР-СТ 290/05 О-СТ 290/05[R..] З-СТ 290/05
300 Т-СТ 300/05 ТР-СТ 300/05 О-СТ 300/05[R..] З-СТ 300/05
310 Т-СТ 310/05 ТР-СТ 310/05 О-СТ 310/05[R..] З-СТ 310/05
320 Т-СТ 320/05 ТР-СТ 320/05 О-СТ 320/05[R..] З-СТ 320/05
330 Т-СТ 330/05 ТР-СТ 330/05 О-СТ 330/05[R..] З-СТ 330/05
340 Т-СТ 340/05 ТР-СТ 340/05 О-СТ 340/05[R..] З-СТ 340/05
350 Т-СТ 350/05 ТР-СТ 350/05 О-СТ 350/05[R..] З-СТ 350/05

Таблица подбора отводов Energopack

Тип отвода выбирается согласно таблице в зависимости от наружного диаметра трубопровода и толщины теплоизоляционного слоя.

Пример 1: наружный диаметр трубопровода – 76 мм, толщина теплоизоляционного слоя – 20 мм, материал отвода – алюминий. Требуемый отвод: Energopack О-АЛ 130/08 (R40)

Пример 2: наружный диаметр трубопровода – 159 мм, толщина теплоизоляционного слоя – 25 мм, материал отвода – сталь оцинкованная. Требуемый отвод: Energopack О-СТ 220/05 (R120)
