Нагревательный кабель Thermalint
Описание
Электрический нагревательный кабель Thermalint - это полностью автоматизированная система, предназначенная для защиты от замерзания трубопроводов (отопление, водоснабжение, канализация и т.п.) в зимний период.
У нас Вы можете купить нагревательный кабель Thermalint по выгодной цене!
- Thermalint полностью готов для монтажа: достаточно просто извлечь его из заводской упаковки.
- Система работает в автоматическом режиме: включается при понижении температуры поверхности трубы ниже 4 °С; при повышении температуры до 7 °С выключается для обеспечения оптимального теплоснабжения.

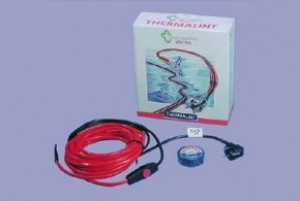

- Состоит из кабеля, сетевого шнура и термостата, закрепляемого в самом холодном месте трубы с помощью скотча.
- Применяется на внутренних и наружных трубопроводах в комплексе с теплоизоляцией Thermaflex.
Рекомендации по монтажу кабеля Thermalint
- Для максимально эффективной работы необходимо предусмотреть размещение термостата с датчиком в наиболее холодном месте трубопровода. По окончании монтажа датчика обернуть его изоляционной пленкой.
- При монтаже подземных трубопроводов, греющий кабель Thermalint необходимо применять при залегании труб на уровне промерзания и на участках, выходящих на поверхность земли.
- Не допускать пересечения нагревательного элемента кабеля на трубопроводах!
- Настоятельно рекомендуем подключать кабель Thermalint к розеткам с заземляющим проводом.
- Греющий кабель монтируется на трубопровод прямыми участками или по спирали.
Установка кабеля Thermalint (способ 1)
Плотно уложите кабель на поверхности трубы ровно вдоль трубопровода (см. таблицу расчета длины), закрепляя через каждые 30 см клейкой лентой.Это обеспечит равномерное распределение тепла по поверхности трубопровода. По окончании монтажа Thermalint евровилку греющего кабеля подключить к розетке с заземляющим проводом напряжением 220 В.
Установка кабеля Thermalint (способ 2)
Плотно уложите кабель на поверхности трубы, наматывая его по спирали, закрепляя через каждые 30 см клейкой лентой (см. таблицу расчета длины).Это обеспечит равномерное распределение тепла по поверхности трубопровода. По окончании монтажа Thermalint евровилку греющего кабеля подключить к розетке с заземляющим проводом напряжением 220 В.
Расчет длины греющего кабеля Thermalint и способы его укладки
| Метод установки | Особенности монтажа | Диаметр трубы, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 13 | 19 | 25 | 32 | 38 | 51 | 76 | 102 | 152 | ||
| Максимальные пределы защитыпри температуре окружающей среды, °С | |||||||||||
| Вдоль трубы | С изоляцией | -51 | -51 | -48 | -39 | -30 | -26 | -21 | -16 | -11 | -6 |
| Без изоляции | -45 | -40 | -33 | -25 | -19 | -18 | -14 | -9 | -7 | -4 | |
| 10 витков на метр | С изоляцией | -54 | -54 | -51 | -51 | -48 | -43 | -40 | -38 | ||
| Без изоляции | -45 | -40 | -36 | -34 | -33 | -29 | -27 | -25 | |||
| Кол-во м на1 м трубы | 1,25 | 1,33 | 1,50 | 1,67 | 1,83 | 2,08 | 2,33 | 2,92 | 3,92 | 5,00 | |
| 20 витков на метр | С изоляцией | -57 | -57 | -54 | -54 | -51 | -51 | ||||
| Без изоляции | -45 | -45 | -45 | -45 | -45 | -45 | -45 | ||||
| Кол-во м на1 м трубы | 1,75 | 2,00 | 2,50 | 2,67 | 3,08 | 3,50 | 4,17 | 5,67 | 7,58 | 10,25 | |
Технические характеристики
| Параметр | Значение |
|---|---|
| Энергопотребление | 16 Ватт/м |
| Мощность | 30 В перем. тока |
| Силовой кабель | 3 x 0,75 мм2, длина 2 метра |
| Наружный Ø трубы | Температура |
|---|---|
| 15 мм | -45 °C |
| 22 мм | -45 °C |
| 28 мм | -40 °C |
| 35 мм | -40 °C |
| 42 мм | -35°C |
| 48 мм | -30 °C |
| 60 мм | -25 °C |
| 76 мм | -20 °C |
Ассортимент
Поставляется в коробках с длиной кабеля: 1, 2, 4, 8, 12, 14, 18, 24, 36, 48, 61 м.
