INDUSTRIAL BATTS 80

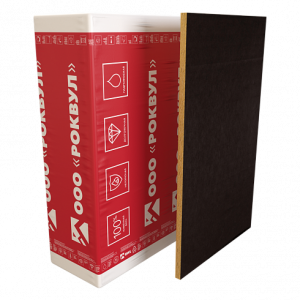

фото INDUSTRIAL BATTS 80 ROCKWOOL

Описание

Эффективная шумопоглощающая изоляция ROCKWOOL INDUSTRIAL BATTS 80 представляет собой изделия из каменной ваты (гидрофобизированные звукотеплоизоляционные плиты), выпускающиеся с односторонним покрытием стеклохолстом. Они производятся согласно ТУ 5672-050-45757203-15.

Применение

Плиты INDUSTRIAL BATTS 80 предназначены для тепло- и звукоизоляции внутренней поверхности вентиляционных коробов. Материал применяется в конструкции щелевых и камерных глушителей, при создании звукопоглощающих экранов, для теплоизоляции и звукоизоляции тепловых насосов, котлов и т.д.

Монтаж

Шумоизолирующие плиты РОКВУЛ ИНДАСТРИАЛ БАТТС 80 устанавливаются враспор внутри воздуховода с использованием z-образного профиля.

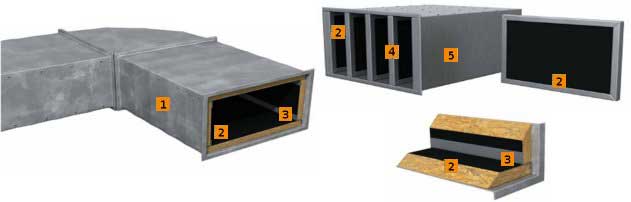

Примеры монтажа:

Примеры монтажа INDUSTRIAL BATTS 80 ROCKWOOL

1: воздуховод
2: плита INDUSTRIAL BATTS 80
3: z-образный профиль
4: внутренние панели глушителя
5: корпус


У нас Вы можете купить теплошумоизоляционный материал INDUSTRIAL BATTS 80 ROCKWOOL по выгодной цене.

Технические характеристики

Параметр Значение
Плотность 80 кг/м³
Теплопроводность λ10 = 0,036 Вт/(м·К)
Группа горючести КМ1
Температура применения От –180 ºС до + 250 ºС °С
Содержание органических веществ по массе Не более 4 %

Эффективность глушения при облицовке воздуховодов изнутри плитой INDUSTRIAL BATTS 80 толщиной 35 мм, дБ

Сечение воздуховода, мм 63 Гц 125 Гц 250 Гц 500 Гц 1000 Гц 2000 Гц 4000 Гц 8000 Гц
300 × 150 6 6 9 27 41 40 38 35
400 × 200 4 5 9 26 34 36 29 26
500 × 250 - 5 9 26 34 36 29 26
500 × 300 2 4 4 20 29 30 17 14
600 × 350 1 2 3 18 25 27 16 13
700 × 400 - 2 2 14 24 18 16 13

Эффективность глушения шума при облицовке воздуховода плитами INDUSTRIAL BATTS 80 зависит от их толщины и геометрических параметров воздуховода.

По результатам расчета индексов звукопоглощения плиты теплозвукоизоляционные из минеральной ваты INDUSTRIAL BATTS 80 следует отнести к классам:
1. Плиты INDUSTRIAL BATTS 80 кашированные, без перфорированного покрытия относятся:
Толщиной 35 мм – с индексом αw = 0,70 [МН] к классу С;
Толщиной 50 мм – с индексом αw = 0,90 [МН] к классу А.
2. Плиты INDUSTRIAL BATTS 80 кашированные, с перфорированным покрытием относятся:
Толщиной 35 мм – с индексом αw = 0,70 [МН] к классу С;
Толщиной 50 мм – с индексом αw = 0,85 [МН] к классу В.

Материал в упаковке

Длина, мм Ширина, мм Толщина, мм
1000 600 15-40 с шагом 5 мм; 40-100 с шагом 10 мм

Упаковка

Плиты из каменной ваты INDUSTRIAL BATTS 80 упаковываются в полиэтиленовую пленку.
