CONLIT SL 150

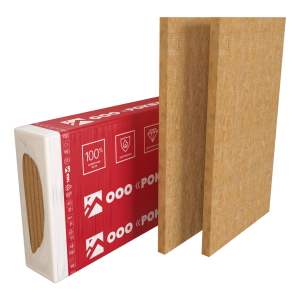

фото CONLIT SL 150 ROCKWOOL (КОНЛИТ СЛ 150 РОКВУЛ)

Описание

CONLIT SL 150 РОКВУЛ – огнезащитные плиты из минеральной (каменной) ваты.

Плиты CONLIT могут выпускаться с покрытием стеклосеткой с одной стороны для удобства последующей декоративной отделки.

Система огнезащиты металлоконструкций и кабельных проходок CONLIT SL 150 является частью системы ROCKFIRE.

Прайс-лист CONLIT SL 150

У нас Вы можете купить огнезащитные теплоизоляционные плиты РОКВУЛ CONLIT SL 150 по выгодной цене!

Применение

Изделия CONLIT SL 150 используются для конструктивной огнезащиты несущих стальных конструкций (обеспечения требуемого предела их огнестойкости). Металлоконструкции облицовываются минераловатными плитами КОНЛИТ СЛ 150 РОКВУЛ с использованием силикатного термостойкого клея РОКВУЛ CONLIT GLUE.

Также плиты CONLIT SL 150 применяются для огнезащиты кабельных проходок с использованием терморасширяющейся противопожарной мастики.

Монтаж огнезащиты стальной металлоконструкции

Монтаж огнезащиты стальной двутавровой балки CONLIT SL 150 (КОНЛИТ СЛ 150)

  1. Огнезащита CONLIT SL 150
  2. Металлическая колонна
  3. Вставка из плит CONLIT SL 150
  4. Клей CONLIT GLUE

Монтаж огнезащитной композиции на примере стальной двутавровой балки (огнезащитное покрытие с трех сторон):

  1. Подготовка поверхности защищаемой стальной конструкции.
    Она должны быть: сухой; очищенной от загрязнений; поверхности должны быть обезжирены каким-либо растворителем.
  2. Вставки нарезаются в виде брусков шириной не менее 100 мм и толщиной 43 мм. Длина вставки при огнезащитном покрытии двутавра или швеллера определяется исходя из размера профиля, а точнее расстояния между полок плюс небольшой запас порядка 5 мм.
  3. Перед нанесением клей CONLIT GLUE тщательно перемешивается в течение 2-3 минут.
  4. На торцы предварительно заготовленных вставок, которые будут соприкасаться с элементами металлоконструкции, наносится слой клея CONLIT GLUE минимальной толщиной 2 мм. Вставки закрепляются в распор между полками двутавра. При этом они должны немного выступать за концы фланцев. Максимально допустимое расстояние между вставками составляет 600 мм. После установки вставок необходимо выдержать 12 часов для высыхания клея.
  5. Заготовленные заранее части основной огнезащитной облицовки крепятся к вставкам при помощи гвоздей. Гвозди фиксируют облицовку на время высыхания клея. Их количество составляет 2-3 штуки на вставку.
  6. На торцевые стороны заранее заготовленных частей огнезащитного покрытия, предназначенных для облицовки полок двутавра, наносится клей CONLIT GLUE толщиной слоя не менее 2 мм. Подготовленные части облицовки с нанесенным на них клеем фиксируются со стороны полок двутавра на уже смонтированные плиты при помощи гвоздей. Длина гвоздей должна быть в 2 раза больше толщины применяемого материала.
  7. Стыки промазываются клеем CONLIT GLUE.
  8. Аналогичные действия производятся для стороны двутавра, расположенной по другую сторону стенки. На ту часть облицовки. которая предназначена для монтажа, со стороны полки двутавра наносится клей CONLIT GLUE как на торцевые части, так и на лицевую.
  9. Подготовленная часть облицовки прикладывается со стороны полки двутавра и фиксируется при помощи гвоздей с закреплением в части облицовки.
  10. После высыхания клея гвозди удаляются либо их шляпки укрываются слоем клея CONLIT GLUE.

Внимание! Монтаж огнезащиты стальных металлоконструкций необходимо осуществлять в соответствии с Технологическим регламентом №11-07-15 ЗАО «Минеральная вата».

Монтаж системы огнезащиты кабельных проходок

Монтаж системы огнезащиты кабельных проходок ROCKWOOL CONLIT SL 150

  1. Бетон
  2. Плиты CONLIT SL 150
  3. Мастика HILTI
  4. Кабель АКВВГ
  5. Кабель ААШв
  6. Кабель АВВГ

Необходимые материалы:

  • Терморасширяющаяся противопожарная мастика
  • Монтажный пистолет
  • Нож для раскройки минераловатных изделий
  • Шпатель для разравнивания мастики

Последовательность монтажа:

  1. Зачистка и обеспыливание поверхности проходки.
  2. Подготовка мастики.
  3. Раскрой плит CONLIT SL 150.
  4. Нанесение мастики на внутреннюю поверхность проходки и выравнивание с помощью шпателя.
  5. Нанесение мастики на торцевую часть по периметру проходки.
  6. Вставка плиты с нанесенной мастикой в проем и выравнивание излишков шпателем.

Внимание! Монтаж огнезащиты кабельных проходок необходимо выполнять в соответствии с Технологическим регламентом №3-05 ЗАО «Минеральная вата».

Технические характеристики

Параметр Значение
Плотность 165 кг/м³
Теплопроводность λ10 = 0,036 Вт/(м·°С)
Теплопроводность λ25 = 0,038 Вт/(м·°С)
Теплопроводность λ125 = 0,049 Вт/(м·°С)
Теплопроводность λ300 = 0,075 Вт/(м·°С)
Группа горючести НГ
Водопоглощение при кратковременном и частичном погружении, не более 1,0 кг/м²

Предел огнестойкости стальных конструкций

Данное решение обеспечивает предел огнестойкости стальных конструкций от 30 до 240 минут в зависимости от приведенной толщины конструкции и толщины материала КОНЛИТ СЛ 150.

Расчет требуемой толщины CONLIT SL 150

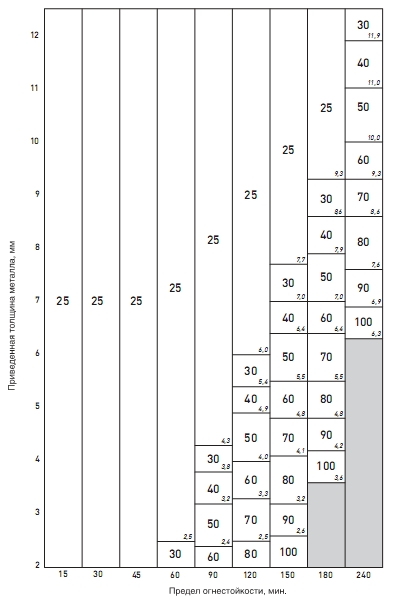

Толщина CONLIT SL 150 в зависимости от предела огнестойкости и приведенной толщины металла

Толщина CONLIT SL 150 в зависимости от предела огнестойкости и приведенной толщины металла

Одним из критериев выбора нужной толщины огнезащитного покрытия CONLIT SL 150 является толщина защищаемой стальной конструкции. Для представления сложной геометрии двухмерной конструкции в одном измерении необходимо использовать единый параметр для всех видов сечений – приведенную толщину металла, вычисляемую по формуле: δпр=F/П,
где F – площадь поперечного сечения металлической конструкции, мм2; П – обогреваемая часть периметра конструкции, мм.

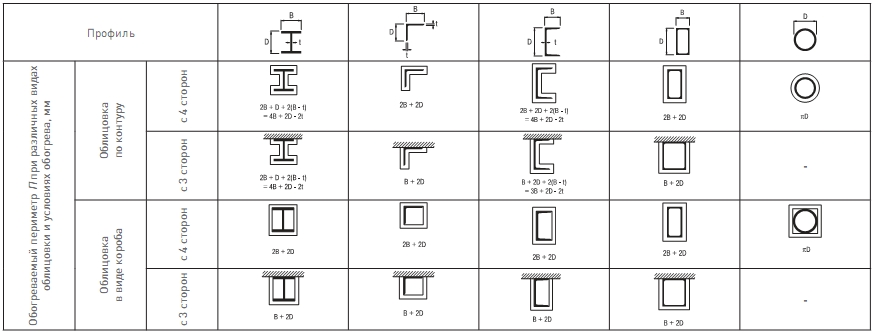

Значения обогреваемого периметра для типовых стальных конструкций с огнезащитой, применяемых в строительстве.

Значения обогреваемого периметра для типовых стальных конструкций с огнезащитой, применяемых в строительстве.

Вторым критерием, необходимым для определения толщины огнезащитного покрытия, является критическая температура стальной конструкции, находящейся под действием нагрузки. Критическая температура рассчитывается в зависимости от вида конструкции, схемы ее опирания, марки металла, величины и характера приложения нагрузки.
Более подробно с расчетом критической температуры можно ознакомиться в брошюре «Инструкция по расчету фактических пределов огнестойкости стальных конструкций с огнезащитой из плит CONLIT SL 150 производства фирмы РОКВУЛ» (разработчик ФГУ ВНИИПО МЧС России). Часто в качестве критической температуры принимается величина в 500 C (НПБ 236-97).

Предел огнестойкости кабельных проходок

При толщине плит CONLIT SL 150 50 мм, установленных с двух сторон (100 мм) – IET 60;
При толщине плит CONLIT SL 150 70мм, установленных с двух сторон (140 мм) – IET 90;
При толщине плит CONLIT SL 150 80 мм, установленных с двух сторон (160 мм) – IET 120.

CONLIT SL 150

Длина, мм Ширина, мм Толщина, мм
1000 600 25; 30; 35; 40-100 с шагом 10 мм

Упаковка

Плиты CONLIT поставляются упакованными в термоусадочную полиэтиленовую пленку.
